Plano de Execução BIM (BEP)
Como planejar, integrar e executar projetos com BIM.
Resumo
Projetos podem utilizar BIM e ainda continuar enfrentando incompatibilidades, perda de informação, responsabilidades indefinidas e retrabalho no canteiro. Isso acontece quando a implantação se concentra apenas no software e na aparência do modelo, sem estabelecer objetivos, usos, processos, entregas e regras de operação.
Esta publicação apresenta o Plano de Execução BIM, o BEP, como o instrumento que organiza a utilização da modelagem da informação em um empreendimento. A partir de cinco pilares (Objetivos BIM, Usos BIM, Processos, Trocas de Informação e Infraestrutura), o conteúdo mostra como conectar projetistas, coordenação, construtora, cliente e equipes de campo.
O objetivo é transformar o BIM de uma maquete digital em um processo de gestão capaz de apoiar compatibilização, planejamento 4D, orçamento, logística, responsabilidades, controle de versões e tomada de decisão no canteiro.
Palavras-chave
- Plano de Execução BIM
- BEP
- BIM Execution Plan
- Planejamento BIM
- Gestão BIM
- BIM na Construção
- BIM 3D
- BIM 4D
- BIM 5D
- Clash Detection
- LOD
- Ambiente Comum de Dados
- CDE
- Gestão de Obras
- Planejamento de Obras
Por que projetos falham mesmo usando BIM?

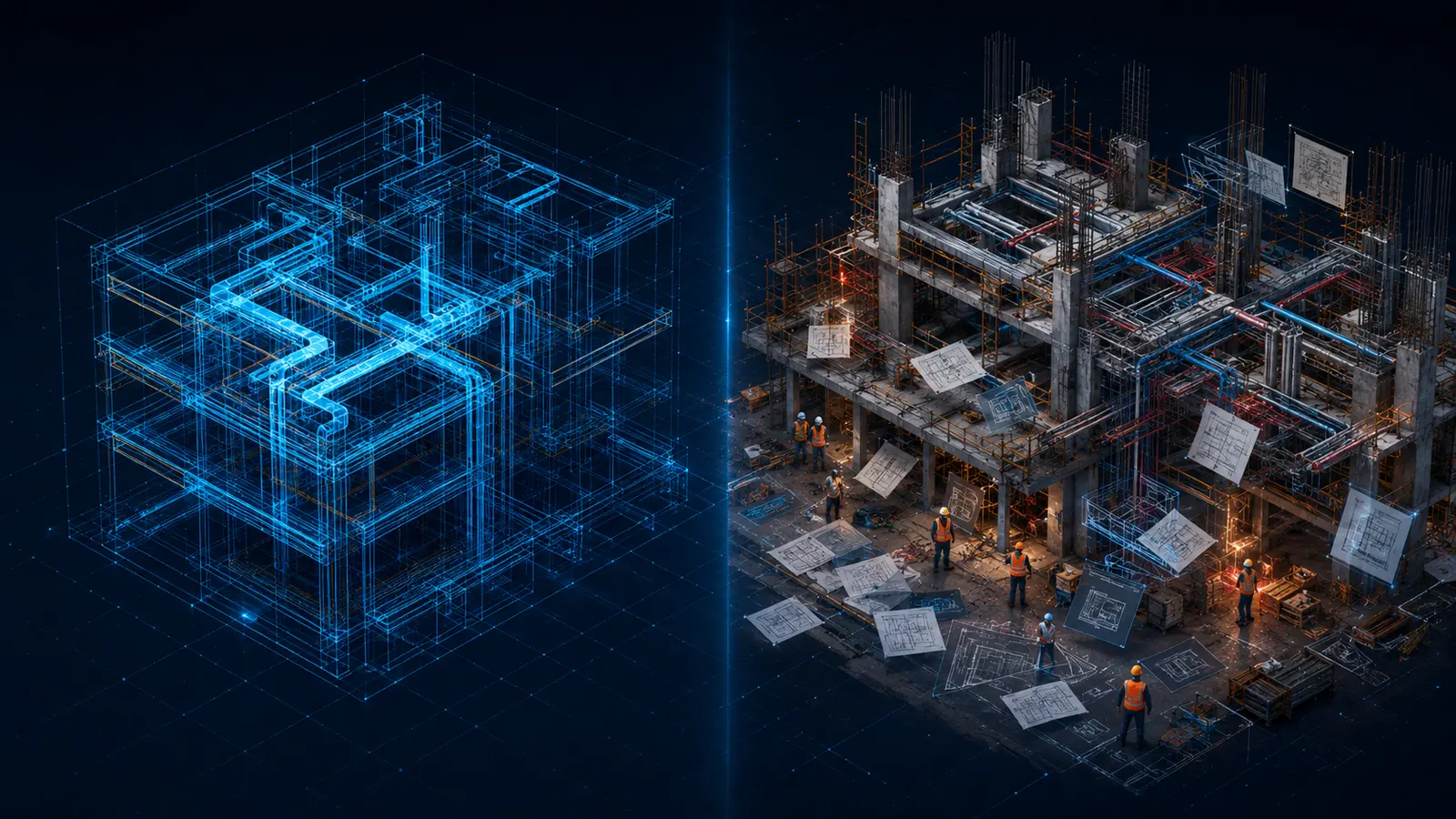

A cena se repete em muitas obras: a empresa investe em software, contrata modelagem, apresenta uma maquete 3D impecável e, meses depois, o canteiro continua descobrindo interferências na hora de instalar, refazendo serviços e correndo atrás de informação perdida.
O problema raramente está na ferramenta. Está na distância entre a expectativa criada em torno do modelo e a realidade de como a informação circula (ou não circula) até a execução:
Expectativa
- Foco superficial na ferramenta. A conversa gira em torno do software e do apelo visual da maquete 3D.
- Modelo como vitrine. O BIM é tratado como produto de apresentação, não como processo de gestão da informação.
Realidade
- O modelo não reflete a sequência construtiva. O que foi modelado não conversa com o plano de ataque da obra.
- Informações se perdem no caminho. Versões, decisões e responsabilidades se dispersam, e o retrabalho no canteiro continua.
O BIM não resolve problemas de gestão sozinho. Sem planejamento, é apenas a maquete eletrônica mais cara do mundo.
Afinal, o que é o BEP?

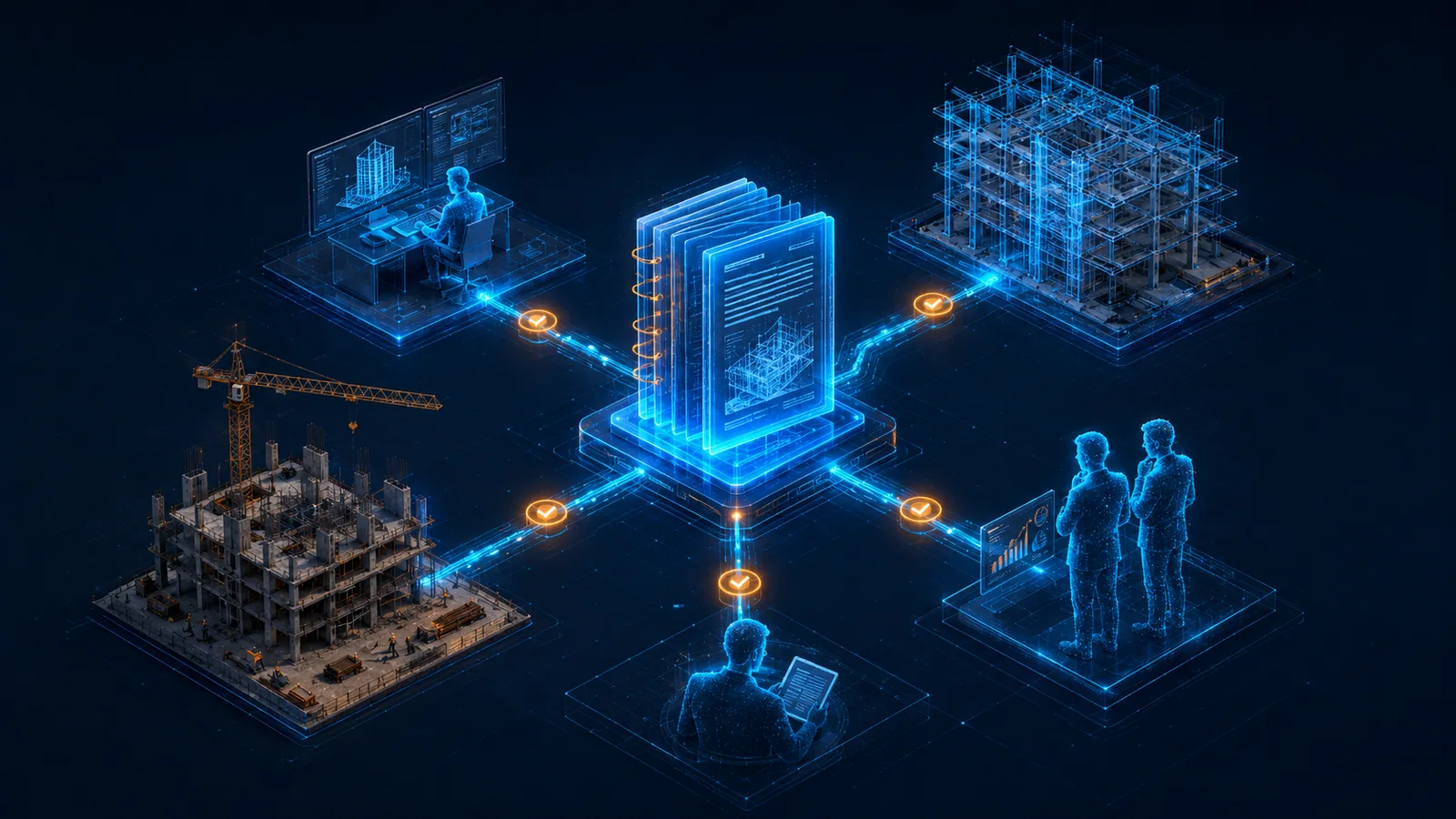

O Plano de Execução BIM, ou BEP, de BIM Execution Plan, é o documento estratégico que define como a modelagem da informação será implementada, gerenciada e utilizada do início ao fim do ciclo de vida da obra.
Ele não é um manual de software nem um anexo burocrático: é o acordo operacional que coloca todos os envolvidos sob as mesmas regras, os mesmos padrões e as mesmas expectativas de entrega.
- Projetistas
- Construtora
- Cliente
- Coordenação
- Equipes de execução
A grande analogia: pense no BEP como o manual de funcionamento do projeto. Assim como um equipamento complexo precisa de regras de operação, um processo BIM precisa definir as suas regras antes do início do trabalho. O BEP dita as regras antes que o jogo comece.
A função prática do BEP na obra
Longe do papel, o BEP cumpre três funções muito concretas no dia a dia de quem projeta e de quem executa:
-
Alinhamento total
Garante que arquitetos, calculistas, instaladores e o gestor da obra falem a mesma língua, usando os mesmos padrões, referências e critérios comuns.
-
Redução de erros e retrabalho
Define regras claras para a compatibilização (Clash Detection, a detecção de interferências), permitindo que os conflitos sejam resolvidos no modelo, não na concretagem.
-
Clareza de responsabilidades
Mapeia exatamente quem faz o quê, como deve entregar e quando cada informação precisa estar disponível para alimentar o cronograma.
Os cinco pilares do BEP
Um BEP consistente responde, em sequência, a cinco grandes perguntas. Elas formam os pilares do documento e os cinco passos das próximas seções:
- Objetivos BIM onde queremos chegar com a obra?
- Usos BIM o que faremos com o modelo para chegar lá?
- Processos como a equipe trabalhará conectada?
- Trocas de Informação o que exatamente será entregue?
- Infraestrutura o que precisamos para fazer tudo funcionar?
A ordem importa: usos sem objetivos viram modelagem sem propósito; processos sem usos viram fluxograma de parede; infraestrutura sem processos vira custo de tecnologia sem retorno.
Passo 1: definir os Objetivos BIM
A regra de ouro: nunca implemente BIM só "porque o cliente pediu" ou "para inovar". Defina metas de performance claras e mensuráveis para a obra, e escreva-as no BEP.
Os objetivos dão critério para todas as decisões seguintes. O material trabalha com três dimensões (qualidade, custo e tempo) e, para cada uma, um exemplo didático de meta:
-
Qualidade
Exemplo de meta: reduzir o retrabalho em instalações (MEP) em 30% por meio da compatibilização prévia entre disciplinas.
-
Custo
Exemplo de meta: aumentar a previsibilidade das compras, extraindo quantitativos diretamente do modelo com meta de 95% de precisão.
-
Tempo
Exemplo de meta: melhorar a logística do canteiro, simulando a montagem de gruas e andaimes antes de mobilizar equipamentos.
Cada objetivo deve nascer com indicador e linha de base definidos no próprio BEP. É isso que permitirá, ao final, dizer se o BIM entregou o que prometeu.
Nota editorial Os percentuais e as quantidades apresentados nesta publicação são utilizados como exemplos didáticos de definição de metas e cenários de aplicação. Eles não representam, sem documentação específica, resultados comprovados de um empreendimento ou promessa de desempenho. A definição do BEP deve considerar o escopo, a maturidade, os contratos e as necessidades de cada projeto.
Passo 2: definir os Usos BIM
Com os objetivos claros, o BEP define o que, na prática, será feito com o modelo. Três usos concentram a maior parte do valor para a gestão da obra:
Coordenação
- Detecção de interferências físicas entre disciplinas
- Compatibilização resolvida antes da execução
- Modelo federado como referência única
Planejamento
- Vinculação do modelo ao cronograma
- Simulação do avanço físico e da sequência executiva
- Ensaio da logística de canteiro
Orçamento
- Extração de listas de materiais
- Quantitativos vinculados ao modelo
- Estimativas de custo com base no modelo
Erro comum no mercado: exigir contratualmente um "BIM 5D total" quando a organização ainda não possui maturidade de processos. O resultado são modelos excessivamente pesados, caros, difíceis de atualizar e pouco úteis para o gestor de campo. Selecione apenas os usos que servem aos objetivos definidos no Passo 1.
Passo 3: mapear os Processos

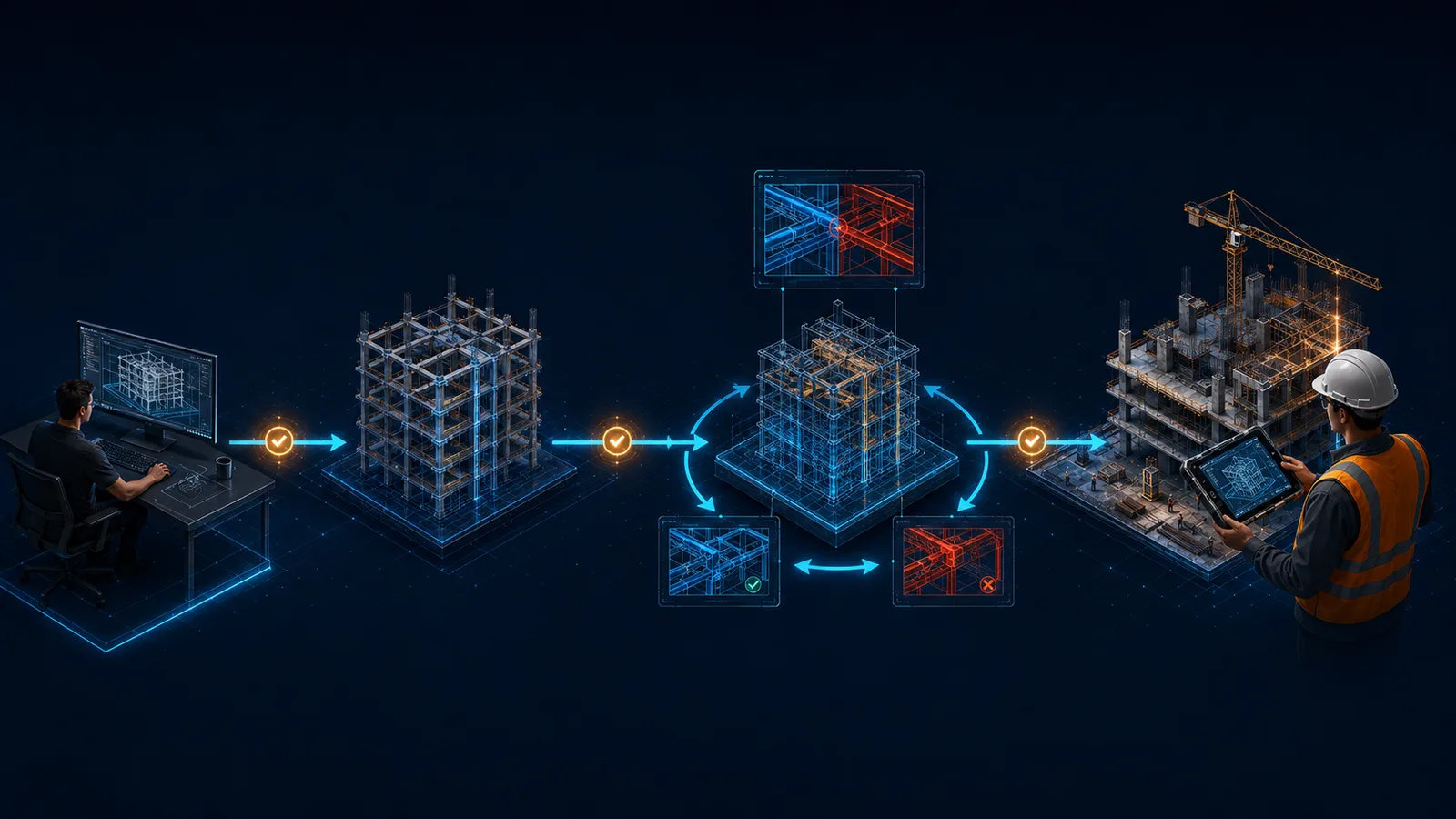

O fluxograma é o mapa rodoviário da informação: ele mostra o caminho que o projeto percorre até virar concreto. No fluxo apresentado, a informação parte do arquiteto, passa pelo calculista de estrutura, entra no ciclo de coordenação (detecção de conflitos e ajustes) e só então chega ao gestor da obra:
- Arquiteto lança o modelo de arquitetura
- Calculista de Estrutura modela e dimensiona a estrutura
- Coordenação BIM roda a detecção de conflitos e devolve os ajustes em ciclo de revisão
- Gestor da Obra recebe o modelo compatibilizado para executar
Impacto no canteiro: quando o gestor compreende o fluxo da informação, ele percebe que um atraso no modelo estrutural pode comprometer a simulação e a programação da concretagem da semana seguinte, e age antes.
Passo 4: organizar as Trocas de Informação e o LOD

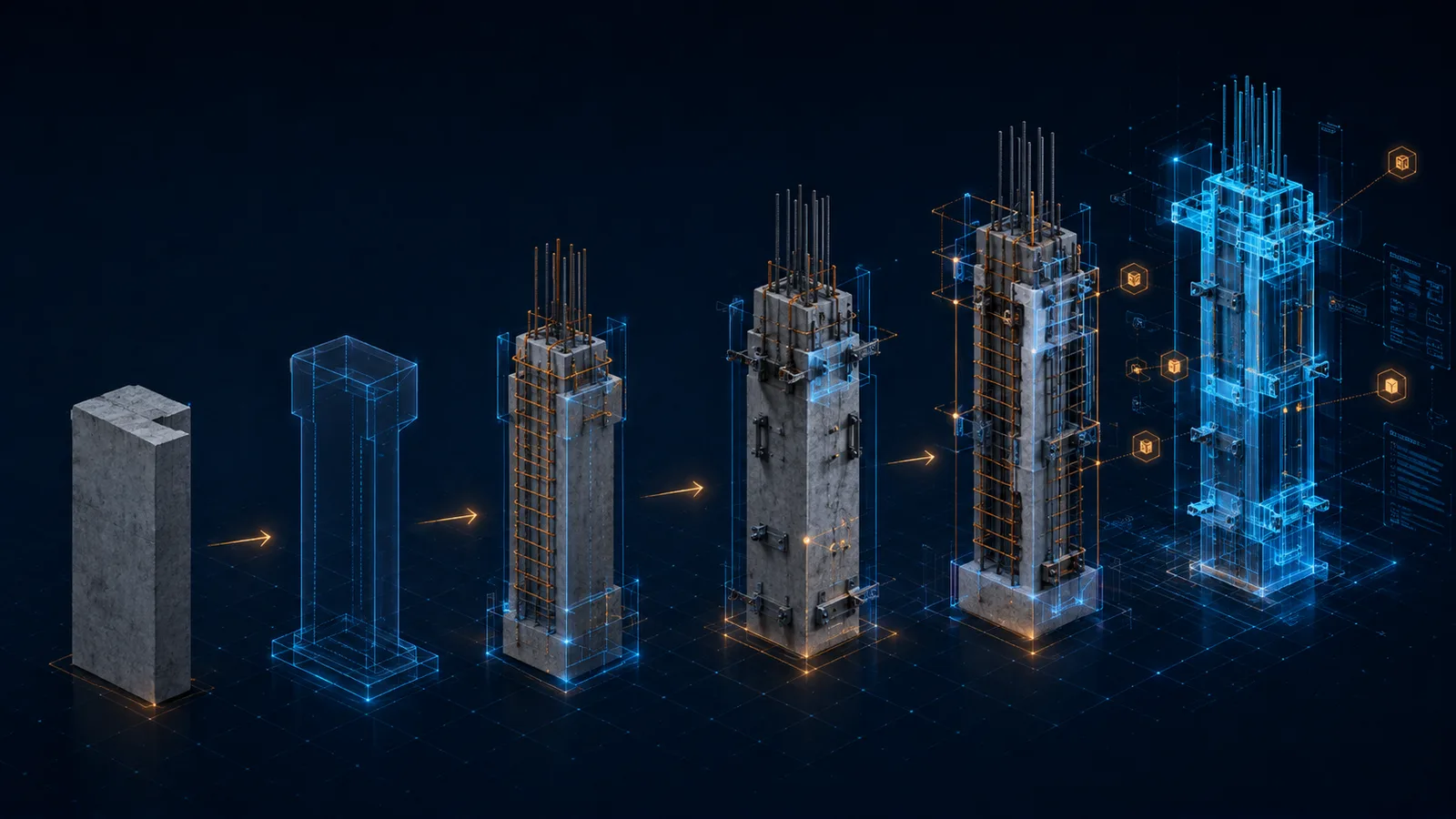

Esta é a parte do BEP que funciona como "contrato da informação": quem entrega, o que entrega, quando entrega, qual informação deve estar presente e qual nível de desenvolvimento, o LOD (Level of Development), é necessário. Compare dois níveis usados como exemplo no material:
Bloco genérico
- Representa o volume e a ocupação espacial do elemento
- Serve a estudos de massa e sequenciamento
- Sem detalhamento de interfaces ou conexões
Elemento coordenável
- Exemplo do material: pilar com armaduras, consolos e interfaces
- Conexões e interfaces suficientes para coordenar com outros sistemas
- Informações vinculadas para orçamento e execução
Os níveis acima são exemplos, não regras universais: cada fase pede o LOD estritamente necessário para a sua finalidade.
Foco prático: o BEP evita a "síndrome da caixa preta". A equipe que usa o modelo para orçamento ou execução precisa receber elementos com as camadas, propriedades e informações necessárias, como uma parede com chapisco, emboço e reboco, e não apenas volumes sem dados vinculados.
Passo 5: definir a Infraestrutura
O último pilar define o terreno sobre o qual tudo roda, com softwares, ambiente de dados e o enquadramento contratual:
-
Softwares e versões
Padronização registrada no BEP: quais softwares, versões e formatos cada disciplina utiliza e em qual plataforma os modelos são federados. Por exemplo: "a disciplina X usa o software Y, em versão definida, com federação na plataforma Z".
-
Ambiente Comum de Dados (CDE)
A nuvem da obra: estrutura de diretórios, nomenclaturas (ex.: ARQ_BLOCOA_PAV1.rvt), revisões, permissões e forma de acesso, inclusive para a equipe de campo.
-
Padrões e contratos
O BEP pode integrar os documentos contratuais para formalizar responsabilidades, entregáveis e critérios de aceitação, boa prática que transforma modelos e informações em entregáveis formalmente definidos.
Sem esse pilar, os quatro anteriores ficam sem chão: regras que não estão formalizadas viram recomendações, e recomendações não param concretagem errada.
O BEP no canteiro de obras: o 4D na prática

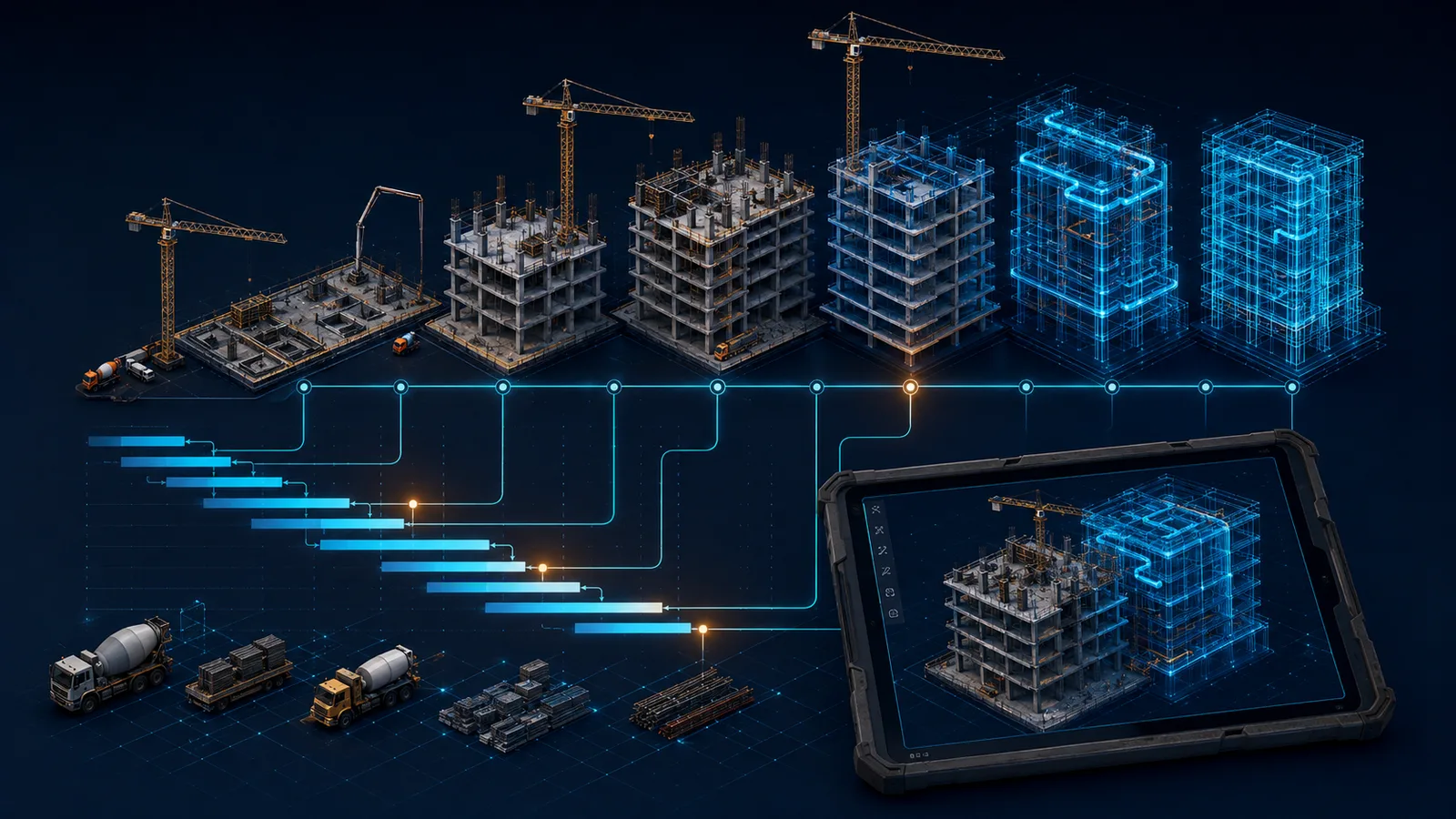

É no canteiro que o plano prova o seu valor. Três efeitos aparecem quando o BEP está vivo e o BIM 4D é usado de verdade:
-
O modelo ganha "tempo"
O cronograma deixa de ser apenas uma tabela e passa a orientar uma simulação visual da execução: concretagens, logística de caminhões, montagem de gruas e andaimes e frentes de serviço são ensaiadas antes de gastar um único centavo no campo.
-
Controle na palma da mão
Tablets na frente de serviço permitem que o mestre de obras compare a execução física com o modelo 3D atualizado. A qualidade vem do processo, da revisão aprovada e da validação da equipe, não do dispositivo sozinho.
-
O guardião da informação
O BEP estabelece critérios para que a equipe acesse a revisão correta: um arquivo aprovado, leve, com apenas as informações necessárias e em versão adequada ao uso de campo.
BEP de gaveta × BEP vivo
Ter um BEP não basta. O que importa é como ele é usado. O diagnóstico do seu projeto começa por reconhecer de que lado desta comparação ele está:
O BEP de gaveta (erro comum)
- Formalidade contratual. Criado apenas para assinar o contrato e arquivado em seguida.
- Congelado no tempo. Não é atualizado durante a obra.
- Criado isoladamente. Elaborado sem ouvir quem vai construir.
- Exigência desproporcional. Pede níveis de desenvolvimento excessivos para o empreendimento inteiro.
O BEP vivo (cenário ideal)
- Instrumento operacional. É consultado nas reuniões da obra e conectado às decisões.
- Atualizado dinamicamente. Evolui quando o empreendimento muda.
- Cocriado. Escrito entre engenharia, projetistas e execução, juntos.
- LOD sob medida. Exige apenas o detalhamento adequado à necessidade de cada fase.
Clash Detection: resolver no modelo antes da obra

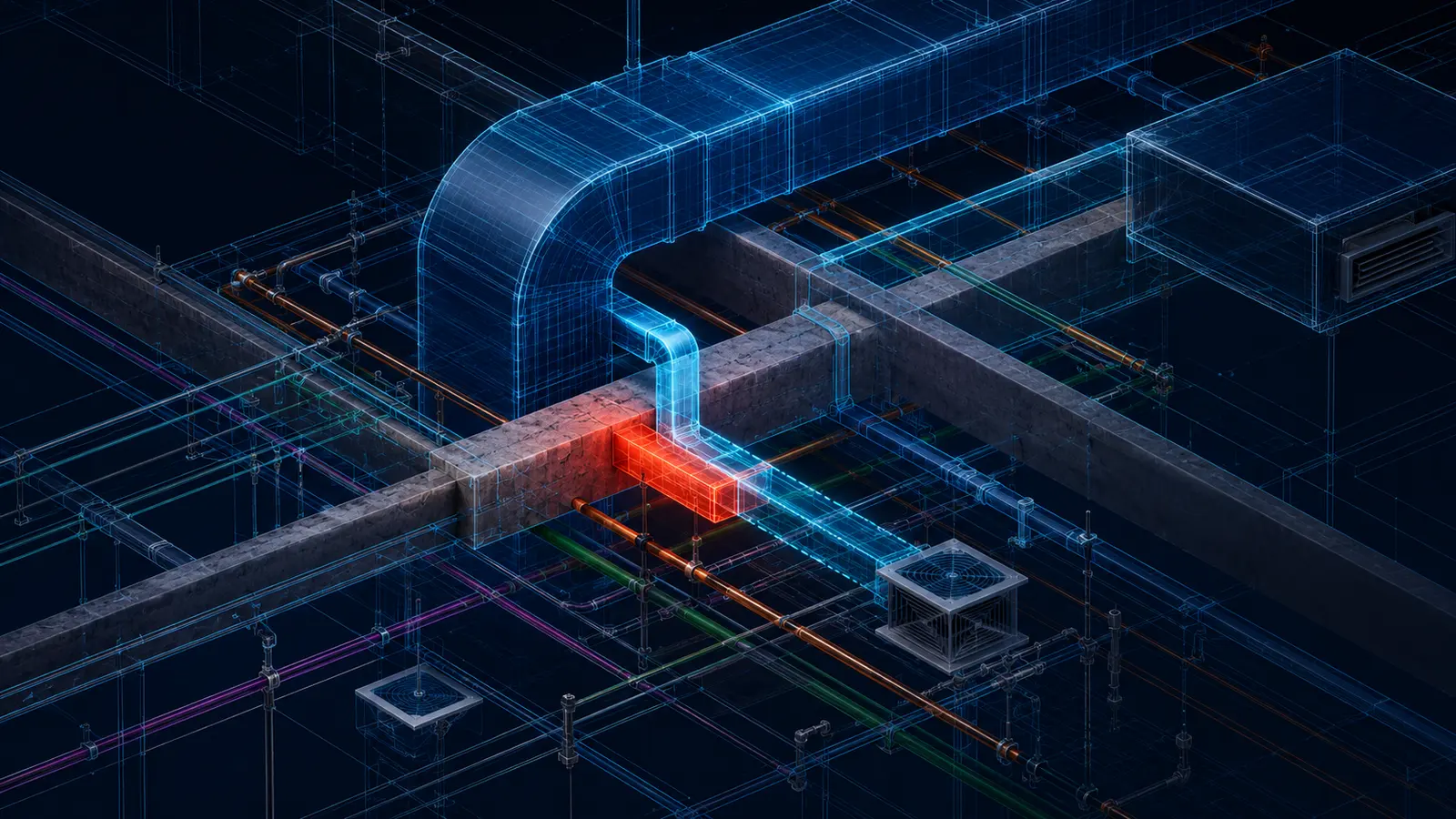

O material de aula apresenta um cenário didático de construção hospitalar de alta complexidade, em que gases medicinais, climatização (HVAC) e estrutura disputam o mesmo forro. A diferença entre trabalhar sem e com BEP fica evidente:
Sobreposição de projetos 2D
- Projetos 2D sobrepostos manualmente, disciplina por disciplina
- As interferências só são identificadas na instalação
- Consequências: equipe ociosa, quebra de concreto, retrabalho, aditivos e impacto no caminho crítico
Compatibilização 3D disciplinada
- O BEP impõe rodadas periódicas de compatibilização
- Modelos coordenados antes da emissão, com decisões registradas
- Diversos conflitos críticos podem ser identificados e resolvidos no modelo antes de chegarem ao canteiro, com cliques de mouse, em vez de marretas
Cada conflito resolvido no modelo é um serviço que não precisou ser demolido. A economia não está no software: está nas semanas de obra que deixaram de se perder.
O retorno do investimento na gestão

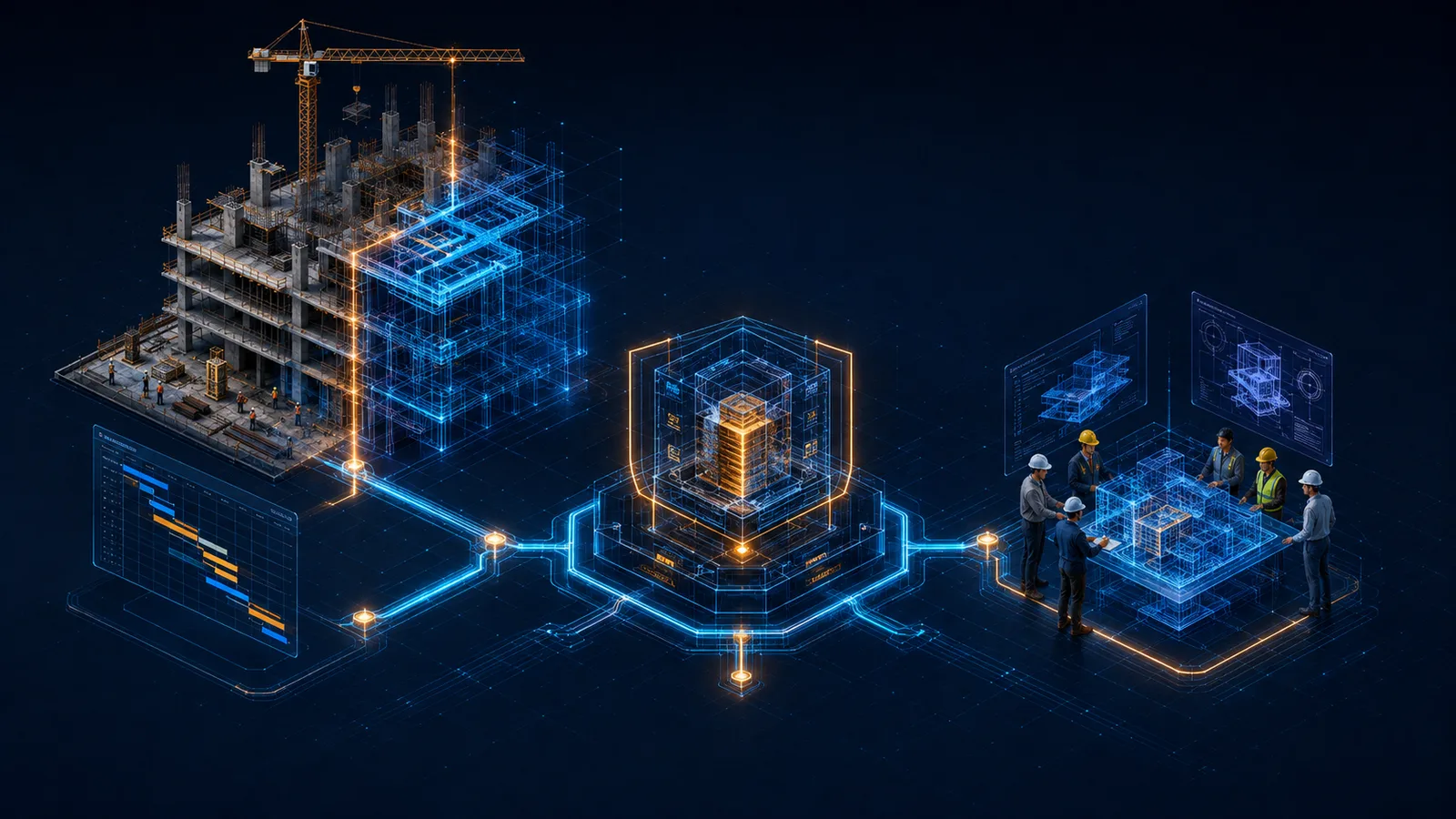

Quando o BEP sai da gaveta e passa a operar, o retorno aparece em três frentes:
-
Produtividade acelerada
Redução do tempo gasto procurando versões corretas, verificando documentos e respondendo a pedidos de informação (RFIs) no canteiro. A obra flui.
-
Mitigação de riscos financeiros
Redução da exposição a retrabalhos, incompatibilidades, paralisações e alterações contratuais decorrentes de informação inadequada.
-
Comunicação estruturada
As reuniões deixam de procurar culpados e passam a usar o modelo e as informações para resolver problemas de forma colaborativa.
Conclusão: onde está o nosso BEP?
BIM não é apenas software, e a modelagem 3D, sozinha, não resolve problemas de gestão. É o BEP que estabelece as regras, mantém os cinco pilares conectados e garante que o canteiro receba a informação correta, no momento adequado. E o documento só cumpre esse papel enquanto permanece vivo, apoiando decisões reais:
- Objetivos
- onde queremos chegar com a obra
- Usos
- o que faremos com o modelo para chegar lá
- Processos
- como a equipe trabalhará conectada
- Trocas
- o que exatamente será entregue, e com qual LOD
- Infraestrutura
- o que precisamos para fazer tudo funcionar
BIM sem um Plano de Execução BIM pode se limitar à modelagem 3D. É o BEP que conecta a tecnologia ao gerenciamento real da obra.
Na sua próxima obra, antes de perguntar "Qual software vamos usar?", faça a pergunta certa:
Onde está o nosso BEP?
Fonte do conteúdo
Conteúdo desenvolvido pela FABIM com base no material didático "Aula Prática: Plano de Execução BIM (BEP)", de autoria do Professor Fabio Costa.
Observação Termos como LOD, CDE e Clash Detection são apresentados conforme o uso corrente de mercado. A aplicação a projetos concretos deve considerar as condições contratuais e as necessidades de cada empreendimento.
